30CrMnSiNi2A是我国自主研发的低合金超高强度钢的代表性牌号，通过多元素合金化实现强韧性协同提升，是航空航天、兵器、重型机械领域关键承力件的核心材料，在起落架、装甲板、高压容器等零件中应用广泛，其性能高度依赖热处理工艺的精准调控。
一、核心成分设计

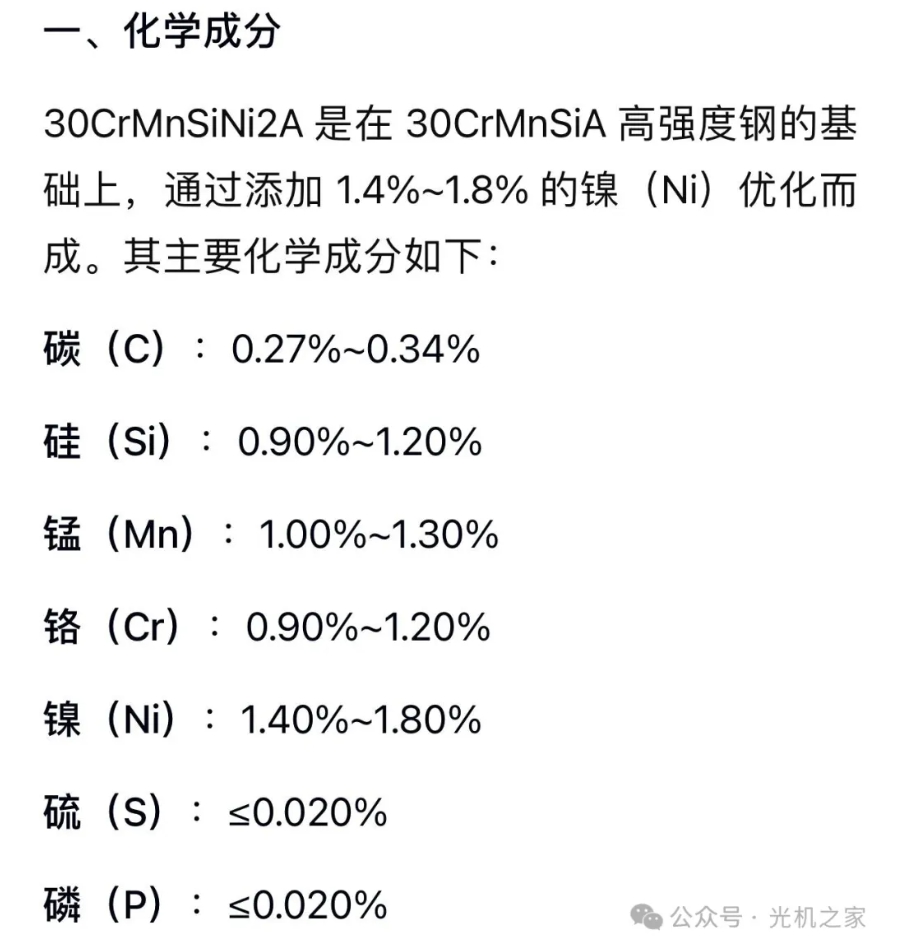

30CrMnSiNi2A的成分设计围绕“超高强度下保持足够韧性”的目标展开，碳含量控制在0.27%~0.34%，既保证淬火后马氏体的硬度基础，又避免碳含量过高导致韧性下降。合金元素采用多元复合添加思路：铬、锰元素总含量约2%~3%，主要作用是提升钢的淬透性，直径100mm以下的零件采用油淬即可实现整体淬透；镍元素含量为1.4%~1.8%，是提升韧性的关键元素，可有效降低马氏体的脆性转变温度，改善钢的低温韧性；硅元素含量为0.9%~1.2%，可强化铁素体基体，同时提高钢的回火稳定性。
该成分体系通过多元素的协同作用，在保证强度的同时避免了单一元素添加量过高导致的工艺性能下降，钢材的焊接性、冷成型性均优于同级别高强度钢。
二、核心性能特性

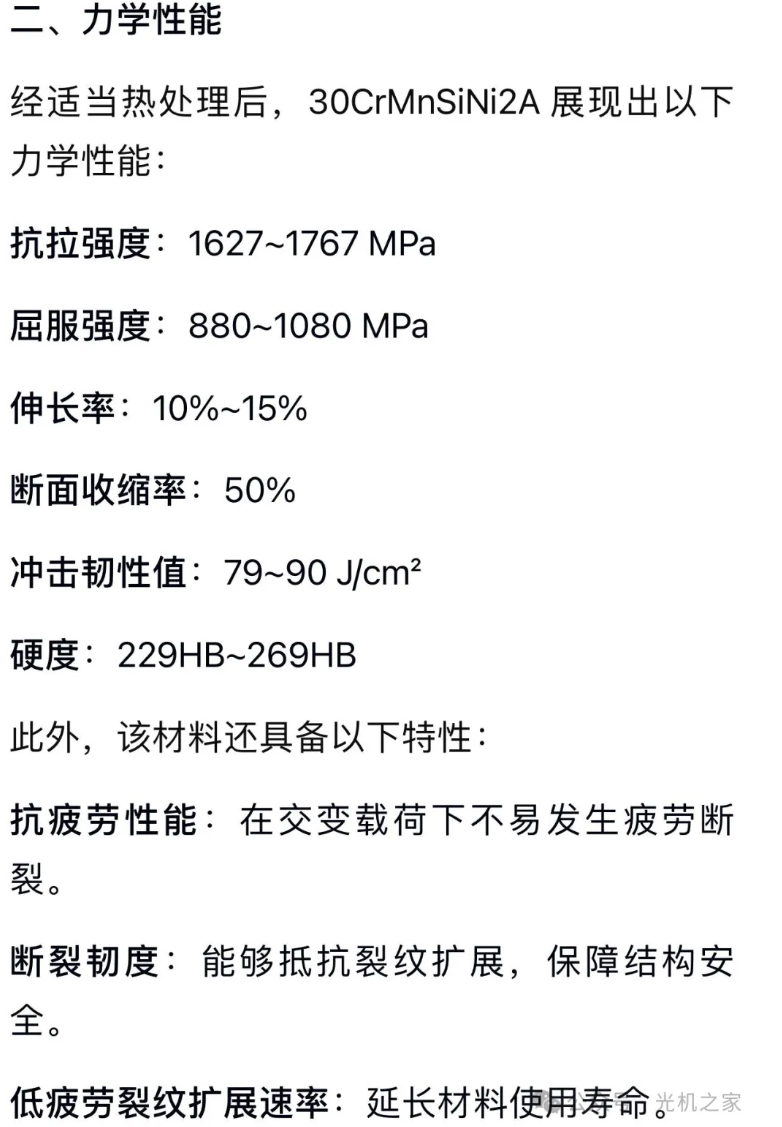

30CrMnSiNi2A的强韧性匹配在低合金超高强度钢中处于领先水平，经标准热处理后，室温屈服强度可达1280MPa以上，抗拉强度超过1600MPa，延伸率保持在9%以上，冲击韧性≥60J/cm²，可承受强烈的冲击载荷和交变疲劳载荷。其低温性能同样优异，在-40℃环境下冲击韧性仍保持在40J/cm²以上，满足高寒地区装备的使用需求。
该钢的环境适应性突出，表面经适当的防腐处理后，可在海洋、高湿度等恶劣环境下长期服役，同时具备良好的抗多次冲击性能和抗爆炸冲击性能，是装甲结构件的首选材料之一。不足在于当回火温度超过400℃时会出现明显的回火脆性，热处理过程中需避开该温度区间，且长期使用温度不宜超过300℃。
三、关键热处理工艺
30CrMnSiNi2A的标准热处理工艺为“淬火+低温回火”，精准控制各环节参数是获得理想性能的核心。淬火加热温度通常为900℃~920℃，保温时间按零件厚度每毫米1.5~2min计算，保证合金元素充分固溶，冷却介质采用油淬，避免水冷导致的零件变形和开裂。淬火后组织为板条马氏体，硬度可达52HRC以上，但此时内应力高、脆性大，必须及时进行回火处理。
回火温度通常控制在250℃~300℃，保温时间2~3h，随后空冷至室温。该温度区间回火可使马氏体析出细小的碳化物，同时消除淬火内应力，使钢的强度和韧性达到最佳匹配。回火时需严格控制温度，若温度超过350℃，会出现回火脆性导致韧性急剧下降。对于尺寸精度要求高的零件，回火后可增加一次冰冷处理，将零件冷却至-70℃保温1~2h，减少残余奥氏体含量，进一步稳定零件尺寸。
目前随着热处理技术的发展，采用真空淬火、可控气氛淬火等工艺，可有效避免零件表面氧化脱碳，进一步提升30CrMnSiNi2A零件的性能稳定性，为高端装备的性能升级提供了材料支撑。
