金属的各种断裂形式汇总

一、引言

金属作为现代工业的基石，广泛应用于建筑、机械制造、航空航天等众多领域。然而，金属构件在使用过程中不可避免地会受到各种载荷和环境的作用，从而导致断裂现象的发生。金属的断裂不仅会造成巨大的经济损失，还可能引发严重的安全事故。因此，深入了解金属的各种断裂形式，对于保障工程结构的安全运行具有重要意义。

二、韧性断裂

2.1 特征

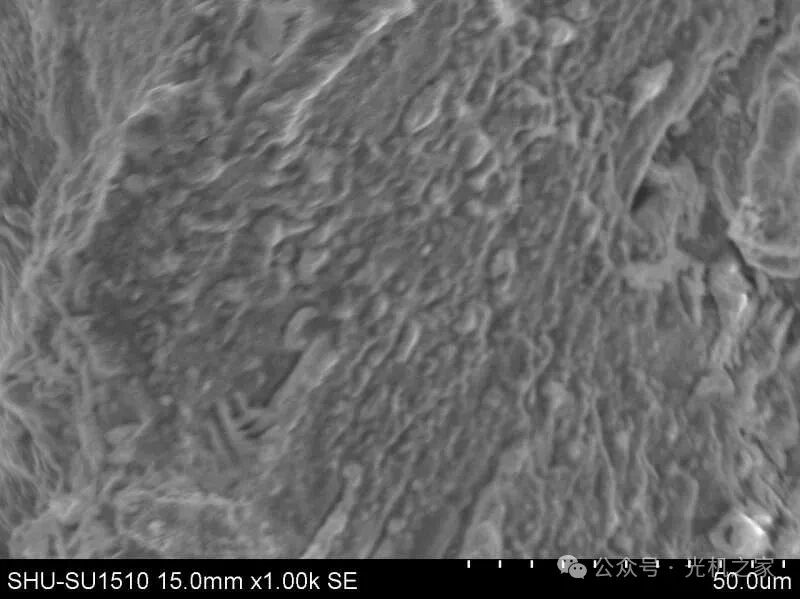

韧性断裂是金属在断裂前发生明显塑性变形的一种断裂方式。断裂过程中，金属材料会先经历颈缩现象，即局部截面显著减小，随后在颈缩部位发生断裂。断裂面通常呈现出纤维状或杯锥状，颜色暗淡，没有明显的光泽。

2.2 形成机制

韧性断裂主要是由于金属内部的位错运动和增殖引起的。当金属受到外力作用时，位错会在滑移面上滑动，导致晶体发生塑性变形。随着变形的不断进行，位错相互纠缠、塞积，形成位错墙和亚晶界。当局部应力集中达到一定程度时，就会引发微孔的形成和长大。微孔之间相互连接，最终导致金属的断裂。

2.3 影响因素

材料的化学成分、组织结构和温度对韧性断裂有显著影响。例如，含有适量合金元素的钢材，其韧性通常较好；细小的晶粒组织可以提高金属的韧性；而在低温环境下，金属的韧性会明显下降，容易发生韧性断裂。

2.4 预防措施

合理选择材料，确保材料具有良好的韧性；通过热处理等工艺优化材料的组织结构，细化晶粒；避免在低温环境下使用对低温敏感的金属材料。

三、脆性断裂

3.1 特征

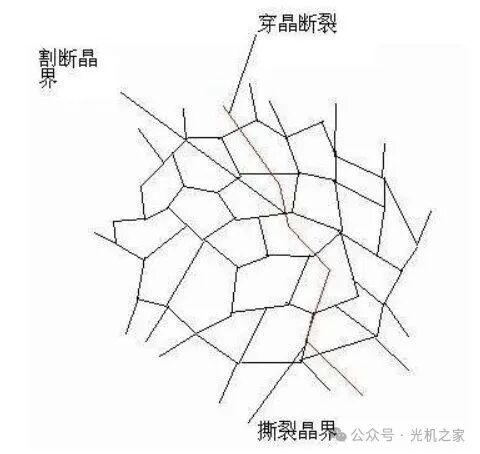

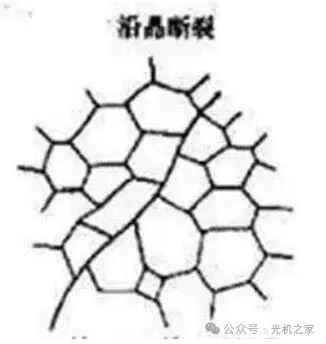

脆性断裂是金属在断裂前几乎没有明显塑性变形的一种断裂方式。断裂过程突然发生，断裂面平整光滑，常呈现出结晶状或人字纹花样，具有金属光泽。

3.2 形成机制

脆性断裂主要是由于金属内部存在裂纹或缺陷，在外力作用下，裂纹尖端产生应力集中。当应力集中达到材料的断裂韧性时，裂纹就会迅速扩展，导致金属的断裂。这种断裂方式通常与材料的晶体结构、杂质含量以及应力状态等因素有关。

3.3 影响因素

材料的脆性受多种因素影响。较高的含碳量和杂质含量会降低金属的韧性，增加脆性；低温环境会使金属的晶体结构发生变化，导致韧性降低；三向拉应力状态也会促进脆性断裂的发生。

3.4 预防措施

严格控制材料的化学成分，降低杂质含量；对材料进行适当的热处理，改善其组织结构，提高韧性；合理设计构件的结构，避免出现三向拉应力状态；在低温环境下使用时，采取预热等措施。

四、疲劳断裂

4.1 特征

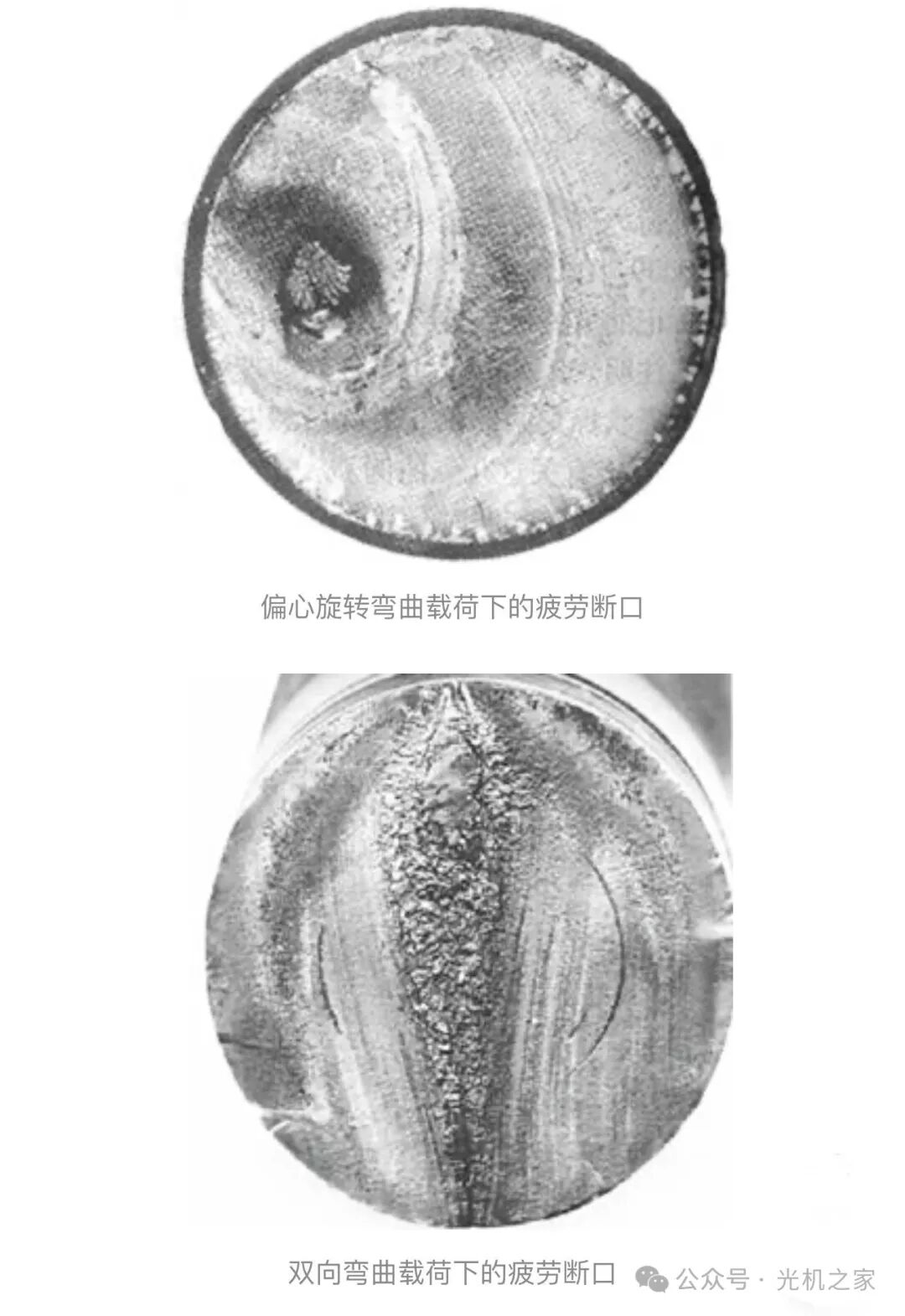

疲劳断裂是金属在交变应力作用下，经过一定次数的循环后发生的断裂。断裂过程通常分为裂纹萌生、裂纹扩展和最终断裂三个阶段。疲劳断裂面一般由光滑区和粗糙区组成，光滑区是裂纹缓慢扩展的区域，粗糙区是最终快速断裂的区域。

4.2 形成机制

在交变应力作用下，金属表面的一些薄弱部位，如晶界、夹杂物边缘等，会产生微小的裂纹，即裂纹萌生。随着循环次数的增加，裂纹在应力作用下不断扩展，形成宏观裂纹。当裂纹扩展到一定程度时，剩余截面无法承受外力，就会发生最终断裂。

4.3 影响因素

应力幅值、平均应力、循环次数以及材料的疲劳极限等是影响疲劳断裂的主要因素。较高的应力幅值和平均应力会加速裂纹的扩展，缩短疲劳寿命；循环次数越多，发生疲劳断裂的可能性越大；材料的疲劳极限越高，其抵抗疲劳断裂的能力越强。

4.4 预防措施

合理设计构件的结构，降低应力集中；选用具有较高疲劳极限的材料；对构件表面进行强化处理，如喷丸、滚压等，提高表面疲劳强度；控制载荷的大小和循环次数，避免超过材料的疲劳极限。

五、蠕变断裂

5.1 特征

蠕变断裂是金属在高温和恒定应力作用下，随着时间的推移而发生的缓慢塑性变形和断裂。蠕变过程通常分为三个阶段：初始蠕变阶段、稳态蠕变阶段和加速蠕变阶段。蠕变断裂面一般比较粗糙，有明显的氧化色。

5.2 形成机制

在高温环境下，金属内部的原子活动能力增强，位错容易发生攀移和滑移。在恒定应力作用下，位错不断运动，导致金属发生缓慢的塑性变形。随着时间的延长，变形不断积累，当达到一定程度时，就会引发裂纹的形成和扩展，最终导致断裂。

5.3 影响因素

温度、应力和时间是影响蠕变断裂的主要因素。温度越高，金属的蠕变速率越快；应力越大，蠕变变形也越明显；时间越长，发生蠕变断裂的可能性越大。此外，材料的化学成分和组织结构也会对蠕变性能产生影响。

5.4 预防措施

选用耐高温、抗蠕变性能好的材料；合理控制工作温度和应力水平，避免长时间处于高温高应力状态；优化材料的组织结构，提高其抗蠕变能力。

六、应力腐蚀断裂

6.1 特征

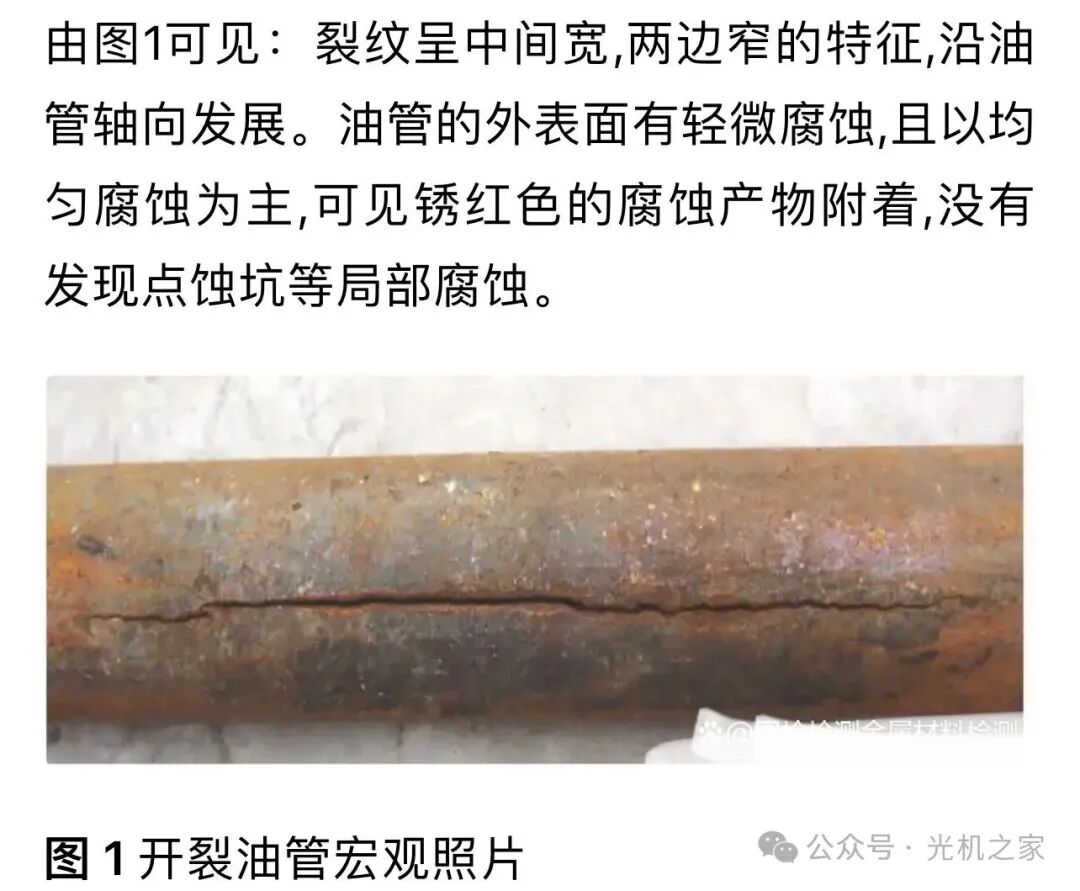

应力腐蚀断裂是金属在拉应力和特定腐蚀介质共同作用下发生的断裂。断裂过程通常没有明显的预兆，具有突发性。断裂面一般呈现出脆性断裂的特征，但有时也会伴有少量的塑性变形。

6.2 形成机制

在腐蚀介质中，金属表面会形成一层腐蚀产物膜。当金属受到拉应力作用时，腐蚀产物膜会发生破裂，露出新鲜的金属表面。新鲜的金属表面又会迅速被腐蚀，形成新的腐蚀产物膜。如此反复，导致裂纹在金属内部不断扩展，最终引发断裂。

6.3 影响因素

应力状态、腐蚀介质和材料的敏感性是影响应力腐蚀断裂的主要因素。拉应力是引发应力腐蚀断裂的必要条件；不同的腐蚀介质对不同的金属材料有不同的腐蚀作用；某些金属材料对特定的腐蚀介质具有较高的敏感性。

6.4 预防措施

合理选材，选择对应力腐蚀不敏感的材料；降低构件的应力水平，可采用退火等工艺消除残余应力；改善环境条件，如降低腐蚀介质的浓度、控制温度等；采用表面保护措施，如涂层、电镀等。

七、结论

金属的断裂形式多种多样，每种断裂形式都有其独特的特征、形成机制和影响因素。在实际工程应用中，我们需要根据金属材料的使用环境和受力情况，综合考虑各种因素，采取有效的预防措施，以避免金属断裂事故的发生。通过深入研究金属的各种断裂形式，我们可以更好地选材、设计和使用金属材料，提高工程结构的安全性和可靠性，推动工业的持续发展。同时，随着材料科学和工程技术的不断进步，我们对金属断裂的认识将更加深入，预防措施也将更加有效。
